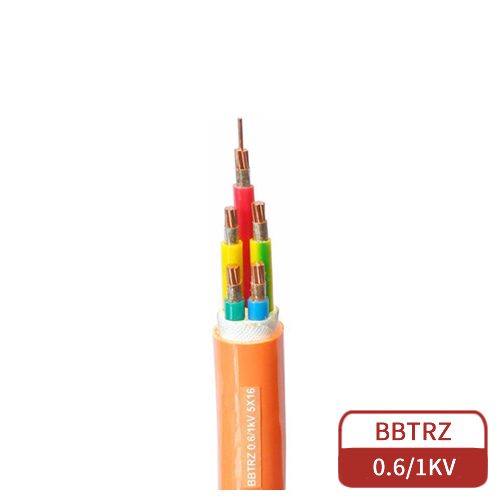

BBTRZ矿物绝缘电缆

BBTRZ矿物绝缘电缆是一种高性能的电力电缆，采用矿物绝缘材料（如氧化镁）来保证电缆在高温、火灾和严苛环境中的稳定性。它的设计主要用于那些需要高安全性和耐高温、耐火性能的场所，如石油化工、冶金、矿山、电力站等关键设施。其结构坚固，可以承受较大的机械冲击、外力拉伸以及恶劣环境条件。

产品全称

BBTRZ矿物绝缘电缆（氧化镁绝缘铜导体电缆）

产品结构

BBTRZ矿物绝缘电缆通常由以下几个部分组成：

1. 导体：

• 铜导体：采用高导电性铜作为电缆的导体，具有良好的电气性能，能够保证高效的电力传输。

• 铝导体（可选）：部分型号也可以采用铝导体，适用于低压系统。

2. 矿物绝缘层：

• 氧化镁绝缘：氧化镁是一种高温下仍然稳定的矿物材料，能够承受高达250°C的工作温度，并且在火灾、短路等极端情况下，能够有效保护电缆不被损坏。

3. 金属护套：

• 铜护套：电缆外部通常有一层铜金属护套，用于保护电缆免受外界机械伤害，并确保电缆具有优良的耐腐蚀性和抗电磁干扰能力。

• 钢带铠装：对于一些需要高机械强度的应用，BBTRZ电缆会加装钢带铠装，增强其耐压、耐拉伸和抗机械冲击的能力。

4. 外护套：

• PVC或其他耐高温材料：BBTRZ电缆的外护套可采用PVC、PE或其他高温耐火材料，起到防护作用，并增加电缆的抗腐蚀性、耐候性。

产品特点

1. 耐火性： BBTRZ矿物绝缘电缆的最大特点是其卓越的耐火性能。即使在火灾发生时，电缆的矿物绝缘层也能有效阻止火焰蔓延，保持电力系统的稳定运行。

2. 高温耐受性： 采用氧化镁绝缘材料，BBTRZ电缆能够承受高达250°C的长期工作温度，适用于高温环境。

3. 抗电弧性能： 矿物绝缘层具有较强的抗电弧能力，可以有效地避免电弧引发的事故，保障电力系统的安全运行。

4. 防水、防腐蚀性： BBTRZ电缆的金属护套和外护套具有良好的防水防腐蚀性能，适用于潮湿、化学腐蚀性强的环境。

5. 耐机械冲击： 钢带铠装设计增强了电缆的抗冲击性、抗拉力，使其能够承受较大的机械压力。

6. 环境适应性： 适应各种恶劣环境，如高温、潮湿、腐蚀性环境等。

适用范围

BBTRZ矿物绝缘电缆广泛应用于以下领域：

1. 高温和火灾高风险区域：如冶金、钢铁、化工、石油化工厂等。

2. 矿井、隧道和地下设施：因其防火、防水、耐腐蚀等特点，BBTRZ电缆非常适合用于矿井和隧道的电力传输。

3. 电力站、核电站等电力设施：这些地方需要高安全性、高可靠性，BBTRZ电缆能够满足其耐高温、抗电弧等需求。

4. 城市地下电力网：在城市地下电力传输系统中，BBTRZ电缆提供了高安全性，减少了电力中断的风险。

5. 其他特殊环境：如交通设施（地铁、机场等）、海洋平台、军事设施等。

额定电压

BBTRZ矿物绝缘电缆适用于以下额定电压：

• 0.6/1kV（低压系统）

• 3.6/6kV、6/10kV（中压系统）

• 12/20kV、26/35kV（高压系统）

工作温度

• 长期工作温度：BBTRZ电缆的长期工作温度可达到250°C。

• 短时耐受温度：短时（5秒以内）可耐受的温度可达到1000°C。

• 最低敷设温度：电缆的敷设温度应不低于0°C。

安装要求

1. 最小弯曲半径：电缆敷设时的最小弯曲半径通常为电缆外径的10倍。

2. 安装环境：BBTRZ电缆应避免受到剧烈的机械冲击或拉力，安装时应使用专业工具。

3. 敷设位置：可直接埋设于地下，或安装在电缆管道内，但应避免过度挤压。

常见规格

BBTRZ矿物绝缘电缆的常见规格包括：

• 单芯、2芯、3芯、4芯、5芯等。

• 电缆的截面积可从1.5mm²到300mm²不等。

例如，BBTRZ 3×150+2×70电缆由3根150mm²的相线和2根70mm²的地线组成。

总结

BBTRZ矿物绝缘电缆具有卓越的耐火性、高温耐受性、抗电弧能力和机械强度，适用于高温、火灾风险、恶劣环境等特殊场合。它广泛应用于石油化工、电力、冶金、矿井、隧道等领域，为电力系统的安全、可靠运行提供有力保障。
