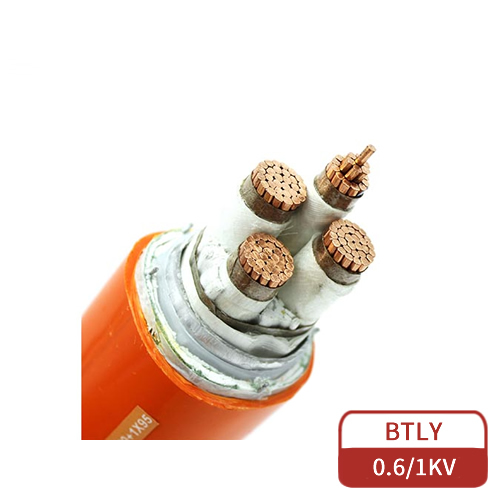

BTLY矿物绝缘电缆

BTLY矿物绝缘电缆是一种采用矿物绝缘材料（通常为氧化镁）作为绝缘层的电力电缆，广泛应用于高温、高火灾风险和恶劣环境下的电力传输。它具有耐火、耐高温、抗电弧、抗腐蚀等卓越的性能，在火灾、极端气候、高温环境等特殊条件下，依然能保持电力系统的稳定运行。

产品全称

BTLY矿物绝缘电缆，也可称为矿物绝缘电缆（氧化镁绝缘电缆）

产品结构

BTLY矿物绝缘电缆的结构由以下几部分组成：

1. 导体：

• 铜导体：BTLY电缆采用高质量的铜导体，具有较低的电阻和较好的导电性能，能够保证电力的高效传输。

• 铝导体（可选）：部分型号也可以采用铝导体，适用于一些低压电力系统。

2. 矿物绝缘层：

• 氧化镁（MgO）绝缘：氧化镁是矿物绝缘电缆中常用的绝缘材料。氧化镁绝缘具有极高的耐高温性能，通常能够承受高达250°C的长期工作温度，并且具有极强的抗电弧、抗短路、抗腐蚀能力。矿物绝缘电缆通常比普通电缆更加安全，适用于高温环境下的电力传输。

3. 护套层：

• 金属护套：BTLY矿物绝缘电缆通常采用铜、铝或者不锈钢金属护套来提供电缆的机械保护。这一金属护套能够抵御外部物理冲击、拉力，并有效防止腐蚀。

• 外护套材料：通常采用PVC或其他耐高温材料，保护电缆不受外界环境侵害，并增加电缆的抗腐蚀性。

产品特点

1. 耐火性： BTLY电缆采用矿物绝缘材料，具有出色的耐火性。即使在高温火灾环境中，电缆也不会燃烧或融化，确保电力系统在火灾发生时能够继续运作。

2. 高温耐受性： BTLY电缆的矿物绝缘层能够承受高达250°C的长期工作温度，而在短时情况下，它能承受1000°C的高温，适用于需要高温耐受性的场所，如冶金厂、钢铁厂等。

3. 抗电弧能力： 矿物绝缘层具有优异的抗电弧特性，在发生短路、电弧放电等故障情况下，可以保持电气稳定，避免引发二次事故。

4. 机械强度强： 由于金属护套的设计，BTLY矿物绝缘电缆具有较强的抗机械冲击和拉伸能力，适合在需要抗压和抗拉环境中使用。

5. 耐腐蚀性： BTLY电缆的金属护套（如铜、不锈钢护套）具有良好的抗腐蚀性能，适合在化学、潮湿等腐蚀性环境中使用，电缆的使用寿命长。

6. 电气性能优越： 由于使用了矿物绝缘材料，BTLY电缆具有非常高的电气绝缘性，有效减少电流泄漏，避免电气故障和火灾隐患。

产品标准

BTLY矿物绝缘电缆通常符合以下标准：

• GB/T 12706：适用于电力电缆的国家标准。

• IEC 60502：国际电工标准，适用于矿物绝缘电缆。

• BS 6387：适用于耐火电缆的英国标准。

• UL 44：美国标准，适用于矿物绝缘电缆。

额定电压

BTLY矿物绝缘电缆适用于不同电压等级的电力传输系统，常见的电压等级有：

• 0.6/1kV：低压电力传输系统。

• 3.6/6kV、6/10kV：中压电力系统。

• 12/20kV、26/35kV：高压电力系统。

工作温度

• 长期工作温度：BTLY电缆的长期工作温度可达到250°C。

• 短时耐受温度：在特殊条件下，电缆能够耐受1000°C的短时温度。

• 最低敷设温度：环境温度不低于0°C，以避免影响电缆性能。

用途

BTLY矿物绝缘电缆适用于以下应用领域：

1. 高火灾风险区域：如石油化工、电力厂、冶金厂等高危环境。

2. 高温环境：如钢铁厂、冶炼厂等高温作业环境。

3. 电力设施：适用于电力、能源行业的供电系统、配电网络等。

4. 交通设施：如地铁、隧道、机场、车站等公共交通设施。

5. 矿井电力传输：适用于煤矿、电力矿井等特殊环境的电力传输。

安装注意事项

1. 最小弯曲半径：BTLY电缆的最小弯曲半径通常为电缆外径的10倍，安装时需避免过度弯曲。

2. 敷设要求：电缆敷设时要避免过度拉伸，使用适当工具（如导辊、放线架）避免机械损伤。

3. 环境要求：安装时应确保环境温度适宜，避免在过低的温度下安装电缆，以免影响电缆的性能。

常见规格

BTLY矿物绝缘电缆的常见规格包括：

• 单芯、2芯、3芯、4芯等。

• 常见电缆截面：1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²等。

例如，BTLY 3×150+2×70电缆是由3根150mm²的相线和2根70mm²的地线组成的矿物绝缘电缆。

总结

BTLY矿物绝缘电缆凭借其耐火、耐高温、抗电弧、抗腐蚀等优异性能，成为高温、火灾高风险、恶劣环境下电力传输的重要选择。它适用于冶金、化工、能源、矿井等领域，能够在极端环境中提供稳定可靠的电力供应，并确保电力系统的安全运行。
