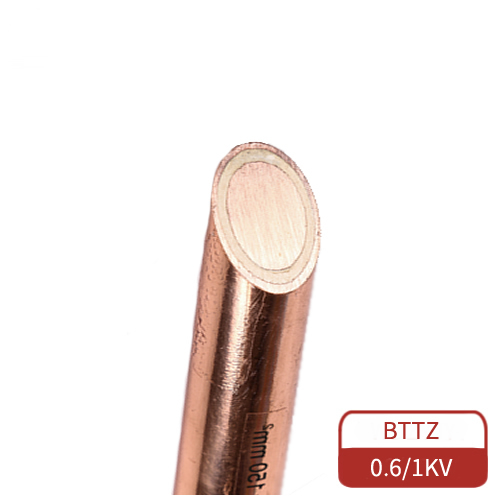

BTTZ矿物绝缘电缆

BTTZ矿物绝缘电缆是一种使用矿物绝缘材料（通常为氧化镁）作为绝缘层的电力电缆，具有卓越的耐火、耐高温、抗电弧、抗腐蚀等性能。该电缆设计用于在火灾、极端环境和高温条件下的电力传输，能够有效保证电力系统的连续性与稳定性，特别适用于石油化工、电力设施、冶金厂等对安全性要求极高的场所。

产品全称

BTTZ矿物绝缘电缆

产品结构

BTTZ矿物绝缘电缆的结构通常由以下几部分组成：

1. 导体：

• 铜导体：BTTZ电缆的导体通常由优质铜材料制成，具有良好的导电性，确保电力传输的效率和稳定性。

• 铝导体（可选）：部分型号也可以采用铝导体，虽然铝的导电性能较铜稍逊，但成本较低，适用于低压及常规使用场景。

2. 矿物绝缘层：

• 氧化镁（MgO）绝缘：氧化镁作为矿物绝缘材料具有出色的耐高温性能，能够承受极高的温度，长期工作温度可达到250°C，而短时间内可承受更高的温度（如1000°C）。它还具有良好的电气绝缘性，能够有效防止电流泄漏和短路。

3. 护套层：

• 金属护套：BTTZ电缆采用金属护套，通常是铜护套或不锈钢护套，提供额外的机械保护，抵抗外部环境的腐蚀、磨损和物理损伤。

• 外保护层：在某些情况下，BTTZ电缆外部可能还会加上一层PVC或其他耐候材料，以增加防护性，尤其在露天环境或潮湿环境中使用时。

产品特点

1. 耐火性： BTTZ电缆采用矿物绝缘材料，具有极高的耐火性。在火灾中，电缆不会被烧毁或导致电气火灾扩展，能够确保电力供应不间断。矿物绝缘材料即使在高温或火灾环境下，也能保持良好的绝缘性。

2. 高温耐受性： BTTZ电缆的矿物绝缘层可以在高温环境下长期工作，耐高温性能极佳，能够承受的工作温度可达到250°C，短时可承受1000°C的极限温度，适用于火灾、高温或极端环境下的应用。

3. 抗电弧： 该电缆具有出色的抗电弧能力，能够在短路或电弧放电的情况下，保持其稳定的电力传输功能，减少因电弧引发的电力事故。

4. 抗腐蚀性： BTTZ电缆的金属护套（如铜护套或不锈钢护套）具有较强的抗腐蚀能力，可以在化学环境或高湿度环境下使用，确保电缆的长期稳定运行。

5. 抗机械损伤： BTTZ电缆具有较强的机械强度，能够抵抗外界物理碰撞和拉伸，特别适用于需要保护电缆免受物理损伤的环境。

6. 电气性能优越： 由于氧化镁绝缘层的使用，BTTZ电缆具有出色的电气性能，不会出现电流泄漏问题，有效防止电气事故。

产品标准

BTTZ矿物绝缘电缆通常符合以下标准：

• GB/T 12706：适用于电力电缆的国家标准。

• IEC 60502：国际电工标准，适用于矿物绝缘电缆。

• BS 6387：适用于耐火电缆的英国标准。

• UL 44：美国标准，适用于矿物绝缘电缆。

额定电压

BTTZ矿物绝缘电缆适用于以下电压等级：

• 0.6/1kV：低压电力系统。

• 3.6/6kV、6/10kV：中压电力系统。

• 12/20kV、26/35kV：高压电力系统。

工作温度

• 长期工作温度：BTTZ电缆的长期工作温度可达到250°C。

• 短时耐受温度：电缆能够在极端情况下，短时间内承受1000°C的温度。

• 最低敷设温度：环境温度不应低于0°C，以避免影响电缆性能。

用途

BTTZ矿物绝缘电缆广泛应用于以下领域：

1. 火灾高危区域：如石油化工、冶金、化工厂等。

2. 公共安全领域：如地铁、隧道、机场、车站等需要保证电力供应安全的场所。

3. 建筑和电力设施：适用于火灾高风险建筑、配电系统、应急电力设施等。

4. 高温环境：如冶炼厂、钢铁厂等高温作业环境。

安装注意事项

1. 最小弯曲半径：BTTZ矿物绝缘电缆的最小弯曲半径通常为电缆外径的10倍。安装时应避免过度弯曲，以防损坏电缆。

2. 敷设要求：安装时需避免电缆受到外力拉伸或机械冲击，确保电缆在敷设过程中不受到损害。

3. 环境条件：电缆敷设时需确保环境温度适宜，避免低温对电缆的影响。敷设过程要尽量避免电缆被压迫或受到过大的物理冲击。

常见规格

BTTZ矿物绝缘电缆常见的规格包括：

• 单芯、2芯、3芯、4芯等。

• 常见电缆截面：1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²等。

例如，BTTZ 3×150+2×70电缆指的是由3根150mm²的相线和2根70mm²的地线组成的矿物绝缘电缆，适用于高压和火灾高危区域的电力传输。

总结

BTTZ矿物绝缘电缆以其耐火、耐高温、抗电弧和抗腐蚀性能，广泛应用于需要极高安全性和稳定性的电力传输领域。它特别适用于火灾高危区域、高温环境以及化学腐蚀环境中，能够在极端条件下提供可靠的电力保障。
