RTTZ矿物绝缘电缆

RTTZ矿物绝缘电缆是一种高安全性的电力电缆，采用矿物绝缘材料，能够在极端环境下正常工作，特别是具有耐火、耐高温、抗电弧等特点。其应用主要涉及对火灾安全要求严格的场所，如石油化工、电力设施、冶金行业、建筑等领域，确保在火灾等紧急情况下电力传输系统的持续稳定运行。

产品全称

RTTZ矿物绝缘电缆

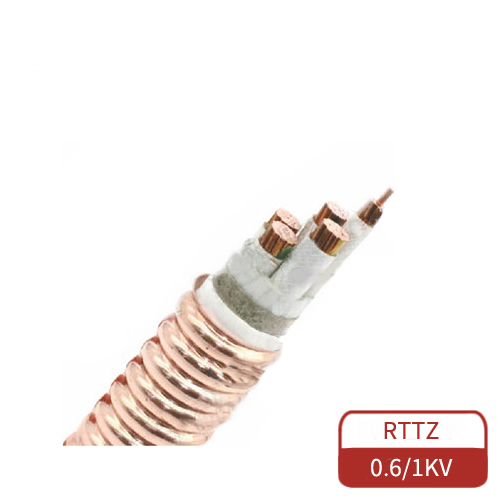

产品结构

RTTZ矿物绝缘电缆的结构通常由以下几部分组成：

1. 导体：

• 铜导体：RTTZ电缆的导体多采用高导电性的铜材质，通常为多股绞合铜导体。铜导体提供良好的电气性能，确保电流的顺畅传输。

2. 矿物绝缘层：

• 氧化镁（MgO）：矿物绝缘层采用氧化镁作为绝缘材料，氧化镁具有优异的耐高温性能和绝缘性能，在高温、火灾等极端条件下不会熔化或变形。它为电缆提供了耐火、绝缘、防水等特性。

3. 护套层：

• 金属护套：RTTZ矿物绝缘电缆通常配有金属护套，金属护套常见的材料有铜护套或不锈钢护套，它不仅能提供额外的机械保护，还能有效防止外部环境（如化学腐蚀、机械损伤等）对矿物绝缘层的破坏。

4. 外部保护层：

• PVC或镀铜钢带：有些型号的RTTZ电缆会采用PVC外护套或镀铜钢带来增强电缆的耐候性，防止电缆在极端环境下受到损害。

产品特点

1. 耐高温、耐火性强：RTTZ电缆能够承受高温，甚至在火灾情况下也能保持绝缘性，确保电力系统的安全稳定工作。矿物绝缘材料具有极高的耐火温度，常规情况下其能长期承受250°C的工作温度，短时间可承受高达1000°C的温度。

2. 防火性能：RTTZ电缆不会自燃，不会产生有毒气体，非常适合用于火灾高危区域，如石油化工、地下设施等，防止火灾中电缆故障带来的安全隐患。

3. 优异的电气性能：氧化镁矿物绝缘材料具有非常好的电气绝缘性能，可以有效地防止电流泄漏、短路等电气事故。

4. 抗机械损伤能力：金属护套增强了电缆的抗压、抗拉能力，可以有效抵抗外界的机械损伤，适用于恶劣的工作环境，如地下、隧道、油田、化工厂等。

5. 耐腐蚀、抗电弧：矿物绝缘电缆的耐腐蚀性和抗电弧性能非常强，能够在恶劣的化学环境下使用，且在高电压、强电流的情况下，电缆不会发生电弧放电。

6. 高可靠性：该电缆的高安全性和高可靠性使其成为需要保证电力传输连续性的关键设施中的首选电缆，如火灾应急电力、冶金、机场等领域。

产品标准

RTTZ矿物绝缘电缆通常符合以下标准：

• GB/T 12706：适用于电力电缆的国家标准。

• IEC 60502：国际电工标准，适用于矿物绝缘电缆。

• BS 6387：适用于耐火电缆的英国标准。

• UL 44：美国标准，适用于矿物绝缘电缆。

额定电压

RTTZ矿物绝缘电缆适用于以下电压等级：

• 0.6/1kV：低压电力系统。

• 3.6/6kV、6/10kV：中压电力系统。

• 12/20kV、26/35kV：高压电力系统。

工作温度

• 长期工作温度：RTTZ电缆的长期工作温度可达到250°C，在火灾等紧急情况下，电缆能承受的短时间温度最高可达到1000°C。

• 最低敷设温度：敷设电缆时，环境温度不应低于0°C，并且敷设过程中避免低温影响电缆的性能。

用途

RTTZ矿物绝缘电缆广泛应用于以下领域：

1. 火灾高危区域：如石油化工、冶金、化工厂、核电站等。

2. 公共安全领域：如地铁、隧道、机场、车站等需要保证电力供应安全的场所。

3. 建筑和电力设施：适用于火灾高风险建筑、配电系统、应急电力设施等。

4. 高温环境：如冶炼厂、钢铁厂等高温作业环境。

安装注意事项

1. 最小弯曲半径：RTTZ矿物绝缘电缆的最小弯曲半径通常为电缆外径的10倍，避免弯曲过度对电缆造成损伤。

2. 敷设要求：安装时应避免电缆受到外力拉伸或冲击，避免弯曲过度或在环境温度过低的情况下敷设。

3. 环境条件：尽管RTTZ电缆具有较强的耐火性能，但仍需在使用前确认电缆的环境温度范围，防止在极端条件下影响电缆的使用寿命。

产品分类

RTTZ矿物绝缘电缆可以根据不同的应用场合和需求，分为以下几种类型：

• 普通型：适用于一般电力传输。

• 耐火型：适用于火灾高风险区域，满足高温、高火灾安全需求。

• 低烟无卤型：适用于有低烟、无卤要求的场所，如建筑、地铁等，防止火灾时产生有害烟雾。

常见规格

常见的RTTZ矿物绝缘电缆规格有：

• 单芯、2芯、3芯、4芯等。

• 常见电缆截面有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²等。

例如，RTTZ 3×150+2×70电缆指的是3根150mm²的相线与2根70mm²的地线组成的矿物绝缘电缆，常用于高温环境和火灾高风险区域的电力传输。

总结

RTTZ矿物绝缘电缆是一种高安全、高可靠性的电力电缆，具有极强的耐火、耐高温、抗电弧和抗腐蚀能力。它广泛应用于需要在极端环境下提供可靠电力传输的领域，尤其适合用于石油化工、电力设施、冶金等火灾高危区域。在火灾发生时，RTTZ电缆能确保电力系统持续运行，保障生命财产安全。
