YTTW矿物绝缘电缆

YTTW矿物绝缘电缆（Mineral Insulated Cable，简称MIC）是一种以矿物为绝缘材料的电缆，具有非常优异的耐高温、耐火和防火性能，能够在极端恶劣的环境中长期稳定运行。它的应用主要集中在火灾高危场所、石油化工、电力和建筑等领域，尤其适用于高温、火灾或极端气候下的电力输送和控制。

产品全称

矿物绝缘铜芯电力电缆（YTTW）

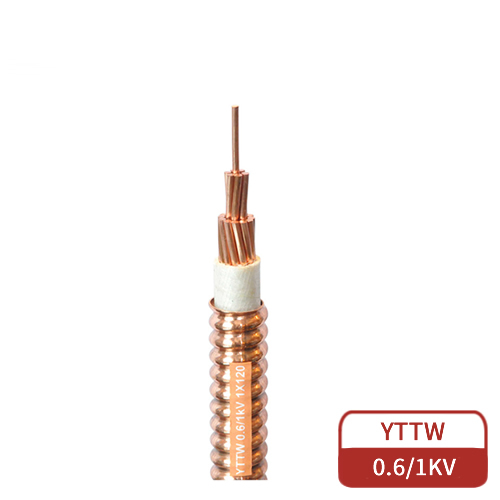

产品结构

YTTW矿物绝缘电缆的结构通常由以下几部分组成：

1. 导体：

• 铜导体：采用高质量的铜导体作为电缆的核心导体，提供良好的导电性。铜导体的设计通常是多股细铜线绞合而成，以增强电缆的柔韧性和抗拉强度。

2. 绝缘层：

• 矿物绝缘：电缆的绝缘材料使用氧化镁（MgO），这是一种无机矿物材料，具有极强的耐火性能。氧化镁绝缘层能够在高温、火灾等极端条件下维持良好的绝缘性，不会产生熔化、气化等有害物质。

3. 护套层：

• 铜护套：矿物绝缘电缆通常使用铜护套或不锈钢护套来增加电缆的机械强度，提供额外的保护。铜护套不仅能抵御外部的物理损伤，还具有一定的抗腐蚀能力，能够保护矿物绝缘层免受外界环境的影响。

4. 外部保护层：

• PVC或镀铜钢带：有些矿物绝缘电缆会使用PVC外护套或镀铜钢带来进一步增强电缆的耐候性和防护性能。

产品特点

1. 耐高温、耐火：YTTW矿物绝缘电缆能够在1000°C的高温下短时间工作，且长期能耐受250°C的温度，不会熔化或变形，特别适用于火灾高危区域或热源附近的电力传输。

2. 防火性能：由于矿物绝缘材料的特殊性质，YTTW电缆即使在火灾条件下也能保持绝缘性能，电缆在火灾中不会自燃或产生有毒气体，广泛应用于建筑、地铁、隧道等消防要求严格的场所。

3. 高安全性：矿物绝缘电缆具有较强的抗电弧、抗电压击穿能力，且耐腐蚀、不易受外部化学物质的影响，极大提高了电力系统的安全性。

4. 抗机械损伤：电缆的铜护套和矿物绝缘层提供强大的抗压、抗拉和抗冲击性能，使其能够在恶劣环境中长时间使用，尤其适合埋地、隧道或高压设备周围的使用。

5. 高可靠性：在电力系统中使用时，YTTW矿物绝缘电缆具有非常高的可靠性，能有效避免由于电缆故障而导致的系统停运和设备损坏。

产品标准

YTTW矿物绝缘电缆通常符合以下国际和国家标准：

• GB/T 12706：适用于电力电缆的国家标准。

• IEC 60502：适用于矿物绝缘电缆的国际标准。

• BS 6387：适用于耐火电缆的英国标准。

额定电压

YTTW矿物绝缘电缆适用于以下电压等级：

• 0.6/1kV：用于低压电力系统的电缆。

• 3.6/6kV、6/10kV：用于中压电力系统，适合一般工业、建筑和市政工程中使用。

• 12/20kV、26/35kV：适用于高压电力系统，尤其是在高温或火灾高危区域中使用。

工作温度

• 长期工作温度：电缆导体的长期工作温度可达到250°C，在特定情况下，电缆短时（不超过5秒）最高能承受1000°C的温度。

• 最低敷设温度：电缆敷设环境的最低温度不应低于0°C，而且敷设过程中应避免温度过低影响电缆的性能。

用途

YTTW矿物绝缘电缆常用于以下场所：

1. 火灾高危区域：如石油化工厂、化学厂、油气田等，对耐火性能要求高的电力传输。

2. 电力系统：用于中高压配电系统、变电站、工业园区等的电力输送。

3. 隧道、地铁：适合在隧道、地铁等封闭的公共交通设施中使用，确保在火灾情况下电力传输不受影响。

4. 高温设备：在钢铁厂、冶炼厂、发电厂等高温设备中，提供电力供应。

安装注意事项

1. 最小弯曲半径：电缆的最小弯曲半径通常为电缆外径的10倍，以避免在安装过程中发生损伤。

2. 敷设要求：在敷设过程中，应避免电缆受到机械冲击或过大的拉力。对于矿物绝缘电缆，通常采用较为严格的敷设方法，特别是在高温或高压区域。

3. 环境条件：尽管YTTW电缆具有优异的耐火和耐高温性能，但仍需确保安装环境没有超过其额定工作条件的温度。敷设时应避免电缆暴露在强烈的化学物质或极端天气条件下。

产品分类

根据不同的需求，YTTW矿物绝缘电缆有多个分类：

• 普通型：适用于一般电力传输。

• 耐火型：适用于对电缆耐火要求较高的场所，如消防、救援系统等。

• 低烟无卤型：适用于有低烟、无卤要求的建筑物、地铁等场所，避免火灾时有毒烟雾的产生。

常见规格

YTTW矿物绝缘电缆的常见规格有：

• 单芯、2芯、3芯、4芯等；

• 常见的电缆截面有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²等。

例如，YTTW 3×185+2×95电缆指的是3根185mm²的相线与2根95mm²的地线组成的矿物绝缘电缆，常用于高压电力输送和控制。

总结

YTTW矿物绝缘电缆是一种具有极高耐火、耐高温和高可靠性的电力电缆，能够在高温、火灾等极端条件下保证电力系统的安全稳定运行。它广泛应用于石油化工、电力、冶金等行业的高温环境、火灾高危区域及要求电力传输安全的场所。
