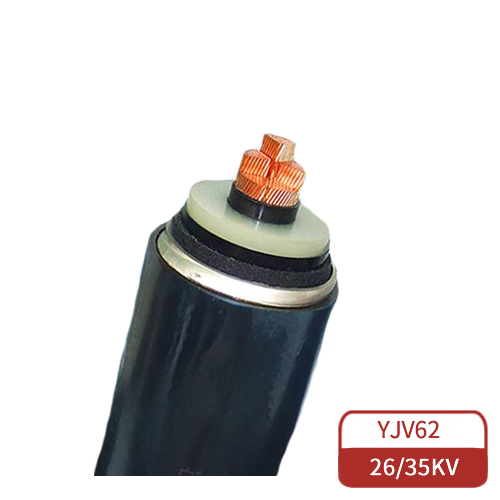

NH-YJV62电力电缆

NH-YJV62电力电缆是一种具有耐火性能的高压电力电缆，采用交联聚乙烯（XLPE）作为绝缘材料，并结合了钢带铠装设计。该电缆的特殊之处在于其**低烟无卤（LSZH）**特性，能够在火灾情况下有效减少有毒气体的释放，提供更加安全的电力传输解决方案，尤其适用于需要考虑火灾风险的环境。

产品全称

耐火低烟无卤钢带铠装交联聚乙烯绝缘聚氯乙烯护套电力电缆（NH-YJV62）

产品结构

NH-YJV62电缆的结构通常由以下几个主要部分组成：

1. 导体：采用铜或铝作为导体材料，其中铜导体具有优异的导电性能，而铝导体则较轻，适合成本控制较为严格的场合。通常，电缆的导体是多股绞合型，以提高导电性能并增强机械强度。

2. 绝缘层：采用**交联聚乙烯（XLPE）**材料，具有优良的耐高温、耐电压、抗老化性能。交联聚乙烯作为电缆的绝缘层，能够确保电力电缆在长时间的运行中稳定工作。

3. 填充层：填充层使用尼龙、PVC复合材料等，以增加电缆的机械强度，保护导体免受外界损伤。

4. 铠装层：NH-YJV62电缆的钢带铠装设计能够有效地增强电缆的抗压、抗拉、抗外力冲击能力。钢带铠装有助于防止电缆在地下或其他可能受到外力作用的环境中发生损伤。

5. 外护套：外护套采用聚氯乙烯（PVC）材料，并具有低烟无卤（LSZH）特性，在火灾情况下能显著减少有毒烟雾的释放，保护人员安全，尤其适用于人员密集的公共建筑、隧道、地下设施等场所。

6. 耐火性能：NH-YJV62电缆的耐火性能符合相关标准，确保电缆在火灾情况下仍能继续传输电力，在紧急情况下为疏散提供更多时间。

产品标准

NH-YJV62电缆符合以下国家和国际标准：

• GB/T 12706.1-2008：适用于交联聚乙烯绝缘电力电缆的国家标准。

• IEC 60502-1-1997：适用于电力电缆的国际标准。

• UL、CE认证：适用于北美和欧盟市场的认证要求。

额定电压

NH-YJV62电缆适用于以下额定电压：

• 26/35kV：适合中长距离的高压电力传输，常用于电力配电网、城市电力网以及工业领域。

导体材料

• 铜导体：提供更好的电导率和稳定性，通常用于对电力质量要求较高的应用。

• 铝导体：成本较低，适合对电导率要求较为宽松的场合。

工作温度范围

• 长期工作温度：电缆导体的长期工作温度可达 90°C。

• 短路时：短路情况下，电缆导体的温度可以达到 250°C（短路时间不得超过5秒）。

• 最低敷设温度：电缆敷设环境温度应不低于 0°C。

主要用途

NH-YJV62电缆适用于以下场合：

• 高压电力输送：广泛应用于电力传输和配电网络，尤其是在要求电缆具备较高安全性能的环境中，如隧道、地下车库和大型建筑物内。

• 工业设施：在电力系统、矿山、冶金、电力等行业，作为高压电力供电线路。

• 建筑电力系统：适用于高层建筑、公共设施和其他需要电力传输的场所，特别是对安全性要求较高的场合。

安装注意事项

1. 最小弯曲半径：电缆的最小弯曲半径应不小于电缆外径的 10倍。

2. 敷设环境：电缆适用于地下、电缆沟或管道中敷设，能够承受一定的机械外力。对于钢带铠装电缆（如NH-YJV62），可以在有机械压力的环境下使用。

3. 安装工具：敷设时应使用专用工具（如放线架、导辊等）进行安装，以避免电缆受损。电缆敷设过程中要避免拉力过大，避免损伤绝缘层。

4. 火灾防护：由于具有低烟无卤特性，电缆在火灾时能减少毒烟和有害气体的释放，适合人员密集的区域、火灾危险较大的地方。

产品分类

根据不同的应用需求，NH-YJV62电缆可以有以下不同的分类：

• 普通型：用于普通的高压电力输送场所。

• 低烟无卤型：适用于需要抗火灾、低烟无卤要求的场所，如隧道、地下车库、办公楼、公共设施等。

常见规格

NH-YJV62电缆的常见规格包括：

• 单芯、多芯（如2芯、3芯、4芯、5芯等）

• 常用截面：1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²等。

例如，NH-YJV62 3185+295电缆由3根185mm²的相线与2根95mm²的地线组成，适用于大电流的高压输电和接地线使用。

总结

NH-YJV62电力电缆凭借其低烟无卤（LSZH）特性和钢带铠装设计，具备了出色的抗火、抗压、耐高温和抗老化性能，能够在火灾等紧急情况下提供更加安全可靠的电力传输。它特别适用于需要考虑电力安全、火灾防护以及外部机械损伤的环境，广泛应用于地下电力传输系统、高压配电网、工业设施等领域，确保电力系统的稳定、安全运行。
