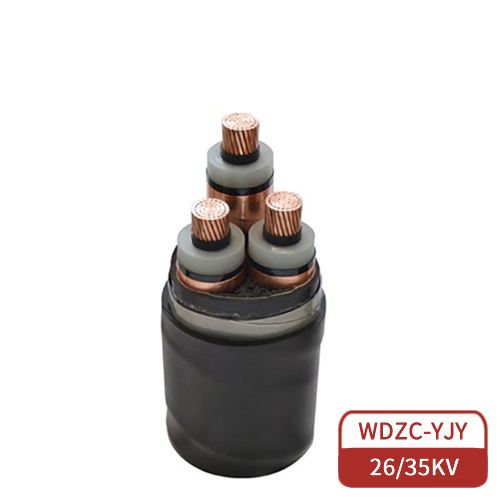

WDZC-YJY高压电缆

WDZC-YJY高压电缆是一种采用交联聚乙烯（XLPE）绝缘、铠装设计，并且具有低烟无卤特性的高压电力电缆。它特别适用于需要在高压电力传输系统中使用，且对环境有较高要求的场所，具有优异的抗火、抗老化、耐腐蚀和抗机械外力作用的性能。WDZC-YJY电缆被广泛应用于地下电力传输、机电设备、工业领域等高压电力线路中。

产品全称

低烟无卤钢带铠装交联聚乙烯绝缘聚氯乙烯护套高压电力电缆（WDZC-YJY）

产品结构

WDZC-YJY电缆的结构由以下几个主要部分组成：

1. 导体：电缆的导体常采用铜或铝材料，铜导体提供优异的导电性能，而铝导体具有较轻的质量和较低的成本，适用于对导电性能要求相对较低的场合。

2. 绝缘层：使用**交联聚乙烯（XLPE）**材料作为绝缘层。交联聚乙烯具有较高的耐温性、耐电压性和抗老化性，适合高压电力电缆的要求。

3. 填充层：填充层多采用尼龙或PVC复合材料，其作用是保护电缆的导体并增强电缆的机械强度，防止电缆在敷设过程中发生损伤。

4. 铠装层：WDZC-YJY电缆采用钢带铠装设计，铠装层能够增强电缆的抗压、抗拉和抗外力冲击能力，确保电缆在地下或暴露在外时能够提供良好的物理保护。

5. 外护套：外护套采用**聚氯乙烯（PVC）**材料，具有耐化学腐蚀、抗紫外线、抗水和耐火性能，尤其适合用在容易接触到外界化学物质或容易发生火灾的环境中。

6. 低烟无卤（LSZH）特性：WDZC-YJY电缆在发生火灾时，能够减少有毒气体和烟雾的释放，确保人员安全，特别适用于人员密集的场所、公共设施和消防要求较高的区域。

产品标准

WDZC-YJY电缆的设计和制造符合以下标准：

• GB/T 12706.1-2008：适用于交联聚乙烯绝缘电力电缆的国家标准。

• IEC 60502-1-1997：适用于电力电缆的国际标准。

• UL、CE认证：适用于北美和欧盟市场的认证要求。

额定电压

WDZC-YJY电缆通常用于以下额定电压级别：

• 26/35kV：适用于中长距离的高压电力传输，常见于城市电力系统和大型工业设施的电力配电网中。

导体材料

• 铜导体：具有优异的导电性能，通常用于高性能电力传输系统。

• 铝导体：具有较轻的质量，成本较低，适合用于一般电力需求的场合。

工作温度范围

• 长期工作温度：电缆导体的长期工作温度为 90°C。

• 短路时：短路情况下，电缆导体的温度可以达到 250°C（但短路时间不能超过5秒）。

• 最低敷设温度：电缆敷设环境温度不应低于 0°C。

主要用途

WDZC-YJY高压电缆广泛应用于以下领域：

• 高压电力输送：适用于高压电力传输系统，尤其在城市电力网络和长距离电力传输中发挥重要作用。

• 工业设施：适用于工业生产中的高压电力供电，包括矿山、钢铁、电力等工业领域。

• 地下电力铺设：由于铠装设计，这种电缆适合地下电力传输系统的敷设，能够抵抗外部物理损伤。

• 电力配电网：适用于电力配电系统，包括居民区、商业区和公共设施中的高压电力输送。

安装注意事项

1. 最小弯曲半径：电缆的最小弯曲半径应不小于电缆外径的 10倍。

2. 敷设方式：电缆可以敷设在地下、电缆沟、管道中等环境。由于其具有钢带铠装设计，能承受一定的机械压力，因此非常适合用于埋地或受机械外力影响的环境。

3. 敷设工具：敷设过程中应使用专业工具（如放线架、导辊等）进行安装，防止电缆受到外力损伤。

4. 防水和防火要求：电缆敷设时应避开高温、高湿和易燃易爆环境，避免与酸碱等化学物质接触。

产品分类

WDZC-YJY电缆可以根据不同的需求选择不同的类型：

• 普通型：适用于普通环境下的高压电力传输。

• 低烟无卤型：适用于对有毒烟雾要求较高的场合，如人员密集的公共建筑和消防通道。

常见规格

WDZC-YJY电缆的常见规格包括：

• 单芯、多芯（如2芯、3芯、4芯、5芯等）

• 常用截面：1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²等。

例如，WDZC-YJY 3150+270电缆由3根150mm²的相线与2根70mm²的地线组成，适用于大电流的高压输电和接地线使用。

总结

WDZC-YJY高压电缆凭借其交联聚乙烯（XLPE）绝缘、低烟无卤设计和钢带铠装结构，能够提供高效、稳定的高压电力传输，同时确保电力传输系统在火灾等紧急情况下的安全性。它具有优异的电气性能、耐高温、抗氧化、抗老化等特性，适用于地下、高压电力传输网络以及需要耐火、抗腐蚀和低烟无卤特性的场所。该电缆的广泛应用，满足了高压电力输送、工业配电和建筑电力需求，确保了电力系统的可靠运行。
