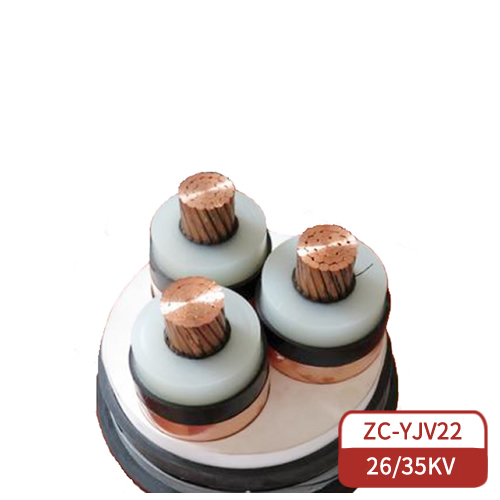

ZC-YJV22高压电力电缆

ZC-YJV22高压电力电缆是一种高压电力传输电缆，采用交联聚乙烯（XLPE）作为绝缘材料，并具有钢带铠装，能够提供优异的抗压、抗拉和机械保护能力，特别适用于地下敷设和对外力要求较高的环境。它广泛应用于电力输送、配电以及工业、矿山等领域，是高压电力系统中的关键电缆产品。

产品全称

铠装交联聚乙烯绝缘聚氯乙烯护套电力电缆（ZC-YJV22）

产品结构

ZC-YJV22电缆的结构从内到外主要包括以下几个部分：

1. 导体：导体部分通常采用铜芯或铝芯，铜导体因其导电性较好，常用于高压电力系统，而铝芯导体较轻，适合一些负载较小的场合。

2. 绝缘层：采用**交联聚乙烯（XLPE）**材料进行绝缘处理，交联工艺使得电缆具有较高的耐电压性能和更好的热稳定性，能够满足高压电力传输的需要。

3. 填充层：内部填充物使用尼龙或PVC复合材料，起到保护电缆内芯的作用，同时增加机械强度。

4. 铠装层：ZC-YJV22电缆具有一层钢带铠装，这使得电缆在地下或暴露在外的环境中，能够承受较大的外力冲击，防止外部机械损伤。钢带铠装增强了电缆的抗压、抗拉和抗腐蚀能力。

5. 外护套：电缆外部使用**聚氯乙烯（PVC）**外护套，具备抗腐蚀、耐候性强的特点，有效保护电缆免受环境因素的影响。

产品标准

ZC-YJV22电缆执行以下标准：

• GB/T 12706.1-2008：中国国家标准，适用于交联聚乙烯绝缘电力电缆。

• IEC 60502-1-1997：国际标准，适用于电力电缆的设计与制造。

导体材料

ZC-YJV22电缆的导体可选择铜或铝两种材料，铜导体更适合高压电力传输，铝导体则相对较轻，适用于一些轻负载场合。

额定电压

ZC-YJV22电缆的额定电压为：

• 26/35kV：适用于高压电力输送场合，特别是对长距离电力传输的需要。

温度范围

• 长期工作温度：电缆导体的最高工作温度为 90°C。

• 短路时：短路时，电缆导体的温度最高可达 250°C，但持续时间不超过5秒。

• 最低环境温度：电缆敷设环境温度应不低于 0°C。

主要用途

ZC-YJV22电缆主要用于：

• 高压电力输送：适用于电力系统中中高压电力的输送与分配。

• 工业和矿山领域：在需要较强机械保护的环境中，尤其适用于地下埋设，能有效防止外部物理伤害。

• 配电系统：用于城市或工业配电网中的电力传输和配电。

• 长距离输电：由于其较强的抗拉能力和抗压能力，适合用于长距离的电力输送。

安装注意事项

1. 最小弯曲半径：电缆的最小弯曲半径应不小于电缆外径的 10倍。

2. 敷设方式：ZC-YJV22电缆适合敷设在地下、管道中或者电缆桥架内。由于其钢带铠装的特性，该电缆能够承受一定的外部机械冲击，因此适用于需要强机械保护的环境。

3. 防止损伤：敷设过程中应避免电缆受机械损伤，特别是在安装过程中，建议使用放线架等专业工具，避免电缆弯曲过度。

产品分类

ZC-YJV22电缆可根据需求选择不同的类型：

• 普通型

• 阻燃型：适用于要求阻燃的环境。

• 耐火型：适用于火灾情况下需要保持电力供应的场合。

• 低烟无卤型：适用于人员密集的场合，要求低烟、无卤和无毒气体。

常见规格

ZC-YJV22电缆的常见规格包括：

• 单芯、多芯：如2芯、3芯、4芯、5芯等，适用于不同的电力需求。

• 常见截面：1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²等。

例如，ZC-YJV22 3185+295电缆由3根185mm²的相线与2根95mm²的地线组成，适用于高压输电系统中的电力输送。

总结

ZC-YJV22高压电力电缆凭借其交联聚乙烯（XLPE）绝缘层和钢带铠装层，能够在高压电力传输系统中提供极高的电气性能和机械保护。它适用于长距离、高压电力输送，特别是需要承受外部机械压力的场合。作为一种具有优秀抗压、抗拉能力的电力电缆，ZC-YJV22广泛应用于配电、电力输送和工业领域，确保了电力系统的安全和稳定运行。
