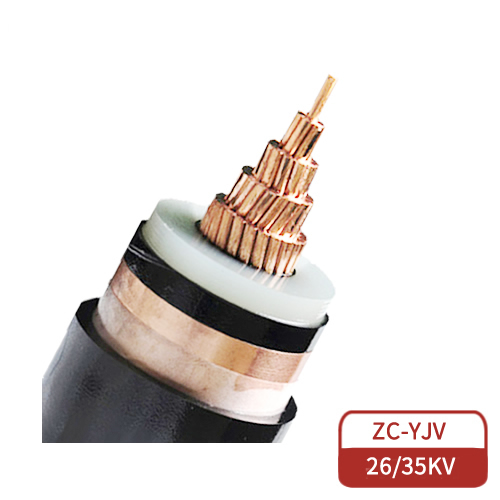

ZC-YJV高压电缆

ZC-YJV高压电缆是一种交联聚乙烯（XLPE）绝缘的聚氯乙烯（PVC）护套电力电缆，主要用于高压电力输送系统，广泛应用于工业、矿山、城市电力配电等场所。ZC-YJV电缆在结构上与传统的YJV电缆类似，但由于具有铠装保护，能够在更加恶劣的环境中使用，提供更高的抗压能力和机械强度，适合于地下或露天安装。以下是ZC-YJV高压电缆的详细介绍：

产品全称

铠装交联聚乙烯绝缘聚氯乙烯护套电力电缆

产品结构

ZC-YJV高压电缆的结构由以下几个主要部分构成：

1. 导体：ZC-YJV电缆的导体通常为铜芯或铝芯，铜导体导电性能优越，适用于大多数电力传输场合。铝芯电缆具有轻量化的优点，适用于一些负载较小的场合。

2. 绝缘层：采用**交联聚乙烯（XLPE）**作为电缆的绝缘材料，交联工艺使得电缆具有更高的耐电压性能、热稳定性和抗老化性。

3. 填充材料：电缆内部使用尼龙或PVC复合材料作为填充物，保护电缆内部导体并增加其机械强度。

4. 铠装层：ZC-YJV电缆配有钢带铠装层，通常由钢带或钢丝组成。铠装层提供了电缆优异的抗压能力和机械保护，尤其适用于地下敷设或需要承受较大外力的场合。

5. 外护套：采用**聚氯乙烯（PVC）**外护套，具有较强的抗腐蚀、耐环境侵蚀的特性，保护电缆免受外部物理和化学伤害。

产品标准

ZC-YJV电缆的设计和制造严格遵循以下标准：

• GB/T 12706.1-2008：国家标准，适用于交联聚乙烯绝缘电力电缆。

• IEC 60502-1-1997：国际标准，适用于电力电缆的设计和制造。

导体材料

电缆的导体可选择铜或铝两种材料。铜导体具有较好的导电性和更低的电阻，而铝导体则重量较轻，成本较低，适用于较为简单的电力系统。

额定电压

ZC-YJV电缆适用于高压电力传输，常见额定电压为：

• 26/35kV：常用于中到长距离的高压电力输送。

温度范围

• 长期工作温度：电缆的导体可承受的最高长期工作温度为 90°C。

• 短路时：在短路情况下，电缆导体的温度最高可达到 250°C，但短路持续时间不能超过5秒。

• 最低环境温度：敷设环境温度不低于 0°C。

主要用途

ZC-YJV高压电缆主要应用于以下领域：

• 电力输送：适用于城市、工业园区等大规模电力输送系统。

• 配电网：作为高压配电系统的一部分，用于长距离输电或输送至各电力分配站。

• 矿山、电厂等特殊场所：适合在对抗压能力和机械强度有较高要求的环境中使用。

安装注意事项

1. 最小弯曲半径：安装时，电缆的最小弯曲半径应不小于电缆外径的 10倍。

2. 敷设方式：ZC-YJV电缆可敷设在地下、室内、管道中等环境中。其铠装层使得电缆能够承受较强的外力作用，因此特别适用于地下埋设，能承受外部机械损伤。

3. 防止机械损伤：在敷设过程中，应使用专用工具，如放线架、导辊等，防止电缆受损。

产品分类

ZC-YJV电缆还可以根据不同的需求选择以下几种类型：

• 普通型：常规使用，无特殊要求。

• 阻燃型：具有阻燃特性，适合火灾风险较高的环境。

• 耐火型：适用于火灾情况下需要保持电力供应的场合。

• 低烟无卤型：适用于要求低烟、无卤、无毒气体排放的场合，特别是在密闭空间或人员密集区域。

常见规格

ZC-YJV电缆的常见规格包括：

• 单芯、多芯：例如2芯、3芯、4芯、5芯等，适用于不同电力输送需求。

• 常用截面：1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²等。

例如，ZC-YJV3185+295电缆由3根185mm²的相线与2根95mm²的地线组成，适用于需要高压电力输送且有接地需求的场所。

总结

ZC-YJV高压电缆是一款适用于高压电力输送的高性能电缆。其铠装设计提供了良好的抗压能力和机械强度，适合地下或恶劣环境中的使用。电缆采用交联聚乙烯（XLPE）绝缘，具有优异的电气性能和耐高温性能，适用于各类高压电力传输和配电系统。
