高压YJV电缆

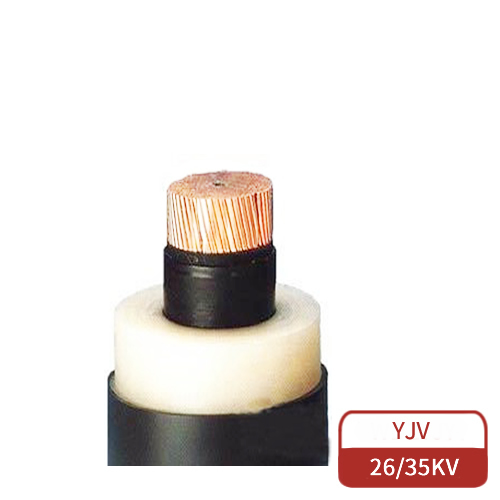

YJV电力电缆（26/35KV）简介

YJV电缆是电力电缆中最为常见的一种，广泛应用于电力传输系统中。它被认为是电力电缆的“主干”部分，正如人体中的动脉血管或树木的树干，具有非常重要的地位。通常，YJV电缆在城市的地下通道、地下井盖等地方埋设使用，施工时也容易出现电力电缆被误挖断的情况，从而导致大面积的停电事故。以下是YJV电力电缆的一些基本介绍：

产品全称

铜芯（或铝芯）交联聚乙烯绝缘聚氯乙烯护套电力电缆

产品结构

YJV电缆的结构从内到外主要包括以下几个部分：

1. 导体：通常采用铜导体，也有部分使用铝导体，其中铜导体因其良好的导电性和稳定性被广泛应用，铝导体因其导电性能稍逊以及标准不一，使用相对较少。

2. 绝缘层：采用**交联聚乙烯（XLPE）**作为电缆的绝缘材料，具有优异的耐高温、耐电压性能。

3. 填充物：电缆内部使用尼龙等材料进行填充，起到保护电缆导体的作用，相当于为电缆“穿上外衣”。

4. 铠装层（适用于YJV22型号）：在填充物与护套之间添加一层钢带铠装，用于增强电缆的抗压能力，尤其是在电缆埋地时，可以有效防止外力对电缆的损坏。

5. 外护套：采用**聚氯乙烯（PVC）**外护套，具有良好的抗腐蚀性和耐环境的能力，保护电缆不受外部环境的影响。

产品标准

执行标准为：

• GB/T 12706.1-2008

• IEC 60502-1-1997

导体材料

电缆导体可选择铜或铝材料。铜导体通常具有更好的导电性，铝导体则由于价格较低而在某些低压电力系统中应用，但一般来说，铜导体的使用较为广泛。

额定电压

YJV电缆根据电压等级的不同分为多种类型，常见的有：

• 低压：额定电压为0.6/1kV

• 中压：额定电压为8.7/15kV

• 高压、超高压等则用于更长距离的电力输送。

温度范围

• 长期工作温度：电缆导体的最高工作温度为 70°C。

• 短路时：短路时电缆导体的温度最高可达 160°C，但持续时间不能超过5秒。

• 最低环境温度：电缆敷设时的环境温度应不低于 0°C。

主要用途

• 配电工程：适用于城市电力传输系统。

• 电力输送：适用于工业、矿山等电力输送系统。

• 机电水电安装：用于电力设施的安装和配电。

• 控制系统：用于控制系统及配电系统的电力输送。

安装注意事项

1. 最小弯曲半径：敷设电缆时，最小弯曲半径不应小于电缆外径的 10倍。

2. 敷设方式：YJV电缆可敷设在地下、室内、管道、电缆桥架等环境中，但不能承受过大的外力。YJV22电缆可在地下敷设，具备一定的抗压能力，但不适合受过大拉力的敷设。

3. 防止损伤：敷设过程中应使用专业工具，如放线架、导辊等，防止机械损伤，确保电缆不受外部损坏。

产品分类

YJV电缆根据不同的环境需求，还可以分为不同的类型：

• 普通型

• 阻燃型：具有阻燃性能，适用于火灾风险较高的环境。

• 耐火型：适用于火灾情况下能保持一定时间内电力供应的场合。

• 低烟无卤型：适用于对烟雾和有毒气体要求严格的场合。

常见规格

YJV电缆的规格型号涵盖广泛，可根据需要选择：

• 单芯、多芯：常见有 2 芯、3 芯、4 芯、5 芯等，也有3+1芯、3+2芯等型号，适合不同的电力需求。

• 常用截面：1mm²、1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²等，常用规格如YJV3185+295，即由3根185mm²的相线与2根95mm²的地线组成。

总结

YJV电力电缆是电力输送的基础产品，因其具备优良的电气性能、抗外力损害的能力以及耐腐蚀性，在城市、工业等多个领域都得到了广泛应用。它在确保电力稳定传输的同时，具有较强的机械保护和抗干扰能力，是现代电力系统中不可或缺的一部分。
