NH-YJV电缆

NH-YJV电缆是一种交联聚乙烯绝缘聚氯乙烯护套的耐火电缆，专为高风险、高防火要求场所设计，如高层建筑、油田、电站、电厂、矿山、化工厂、地铁等地方。这种电缆能够在直接火焰燃烧的情况下保持电力传输功能，并在一定时间内（不小于3小时）保持稳定工作，防止发生短路或断路故障，确保照明和信号传输的持续性，为人员提供安全撤离的时间并减少火灾损失。

NH-YJV电缆概述：

产品全称：交联聚乙烯绝缘聚氯乙烯护套耐火电缆
执行标准：GB/T12706-2008
额定电压：0.6/1KV
应用场景：该电缆广泛应用于对防火有高要求的场所，如高层建筑、油田、电站、电厂、矿山、化工、矿井、地铁等，特别适用于紧急情况下需要保持供电的环境。

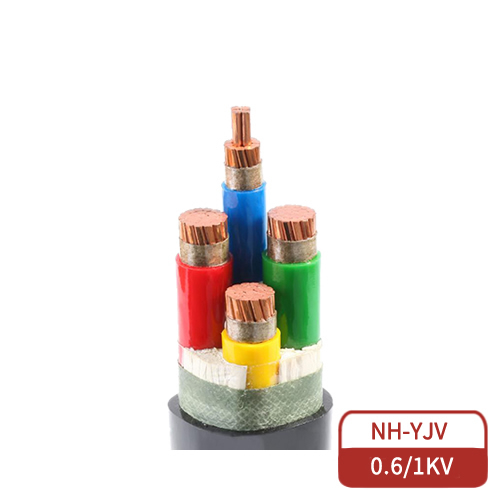

电缆结构：

NH-YJV电缆结构由内到外包括：

• 导体：通常采用铜导体，铜芯因其较好的导电性能被广泛使用。铝芯电缆（型号为YJLV）则因导电性能稍逊，较少使用。

• 绝缘层：使用交联聚乙烯（XLPE），该材料具有良好的耐热性和抗老化性能，确保电缆的长期稳定运行。

• 填充物：多采用尼龙等材料，起到保护电缆芯线的作用，确保其在外部环境中不受损坏。

• 外护套：外层为聚氯乙烯（PVC），具有良好的防潮、防腐和防火性能。

• 铠装层：对于需要抗压的电缆（如YJV22），填充层与护套之间还会加上一层钢带铠装，用于增强电缆的抗外力能力。

执行标准：

NH-YJV电缆符合GB/T12706-2008和IEC60502-1-1997标准，确保其在使用过程中的安全性和可靠性。

电缆的应用：

• 耐火性能：在火灾发生时，NH-YJV电缆能够在受火焰直接燃烧的情况下，维持电力的稳定传输，并且在不低于3小时的时间内，确保电力供应不中断，为人员撤离争取宝贵的时间。

• 高要求场所：适用于对防火和电力持续性有较高要求的场所，如高层建筑、油田、电站、矿山、地铁等。

电缆温度要求：

• 电缆导体的长期工作温度：最高为70℃。

• 短路时（不超过5秒钟）的最大温度：160°C。

• 敷设温度：电缆敷设时环境温度应不低于0°C。

规格型号：

NH-YJV电缆可根据需求选择不同的规格和型号。电缆可由单根或多根导体组成，常见的型号有单芯、2芯、3芯、4芯、5芯等，其中3+1芯、3+2芯、4+1芯是由两种导体组成的电缆，通常一根用于相线，另一根用于接地。

常见规格包括：

• 1mm²、1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²等。

例如，YJV3185+295型号的电缆由3根185mm²的相线和2根95mm²的地线组成，广泛应用于需要较大电流承载的电力传输线路中。

安装注意事项：

• 最小弯曲半径：电缆敷设时，最小弯曲半径应不小于电缆外径的10倍。

• 敷设位置：适用于室内、管道、地下及松散土壤中的敷设，但不适应承受外力作用。对于铠装电缆（YJV22），可以埋设在地下，能承受一定的机械外力，但不能承受较大拉力。

• 敷设工具：使用专用工具，如放线架、导辊，避免机械损伤，并远离热源。

• 穿管敷设：管道内径应大于电缆外径的1.5倍，且穿管时不得超过管道总面积的40%。

电缆产品分类：

• 普通型

• 阻燃型

• 耐火型

• 低烟无卤型

总结来说，NH-YJV电缆是一款耐火性能优越、适应高防火要求场所的电力电缆，广泛应用于电力传输及关键设施中，其耐高温、抗火灾蔓延的特性有效保证了电力的持续供应和人员的安全撤离。
