ZC-YJV电缆

ZC-YJV电缆是一种阻燃电力电缆，专为在火灾情况下提供有效的火灾蔓延控制而设计。阻燃电缆的主要特点是，在火源撤去后，火焰仅限于电缆的局部区域，且火焰在一定时间内会自行熄灭，从而防止火势蔓延，保护其他设备和设施免受更大损害。简而言之，这类电缆在火灾发生时，能够有效地限制火灾的扩散，减少火灾对其他区域的威胁。

ZC-YJV电缆简介：

ZC-YJV电缆是以铜芯或铝芯为导体，采用交联聚乙烯（XLPE）作为绝缘材料，并由聚氯乙烯（PVC）外护套包裹的电力电缆。它常用于电力输送和配电系统中，并具备较高的安全性和可靠性。

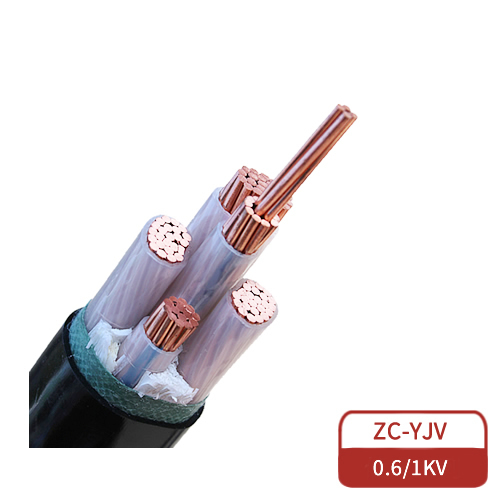

电缆结构：

ZC-YJV电缆由内到外依次包括：

• 导体：通常使用铜导体，具有良好的导电性。铝导体作为替代品，虽然导电性稍逊，但仍被广泛应用。

• 绝缘层：采用交联聚乙烯（XLPE）作为绝缘材料，耐高温、耐腐蚀，且具有较强的电气性能。

• 填充物：一般采用尼龙等材料，具有良好的保护作用，防止外部压力损坏电缆线芯。

• 外护套：外层是聚氯乙烯（PVC）护套，有阻燃、防潮、防腐蚀的作用。在铠装型电缆中，填充层和护套之间还会添加钢带铠装，增加抗压性能。

执行标准：

ZC-YJV电缆遵循GB/T12706.1-2008及IEC60502-1-1997等标准。

导体材料：

电缆的导体可选铜或铝合金。铜芯电缆（YJV）导电性更优，而铝芯电缆（YJLV）则为较经济的替代品。

电缆额定电压：

YJV电缆分为超高压、高压、中压和低压四种规格。常见的为低压电力电缆，额定电压为35千伏及以下。

温度要求：

• 常规工作温度：电缆导体的最高工作温度为70°C。

• 短路时（不超过5秒）：电缆导体的温度可达到160°C。

• 环境温度：电缆敷设时的最低环境温度应不低于0°C。

主要用途：

• 配电工程：广泛用于配电系统电力输送。

• 电力传输：长距离电力传输及超长距离供电。

• 机电、水电工程：用于电力安装与机电水电系统的布线。

• 控制系统：供电与控制系统中的连接电缆。

安装注意事项：

• 电缆敷设时，弯曲半径应大于电缆外径的10倍。

• YJV电缆适合在室内、管道或松散土壤中使用，但不宜承受过大外力。

• 铠装电缆（YJV22）可埋设在地下，能承受一定的机械外力。

• 敷设时，需使用专用工具，如放线架、导辊，避免机械损伤并远离热源。

• 电缆穿管时，管道内径应至少为电缆外径的1.5倍，且避免电缆挤压，电缆总面积不得超过管道总面积的40%。

YJV电缆分类：

• 普通型

• 阻燃型

• 耐火型

• 低烟无卤型

常见规格型号：

YJV电缆的芯数从单芯到多芯不等，常见的有单芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯等。常见的线径包括：1mm²、1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²等。例如，YJV3185+295电缆由3根185mm²的相线和2根95mm²的地线组成。

总结来说，ZC-YJV电缆在阻燃性能方面具有显著优势，适用于各类电力输送和配电系统，并在火灾等紧急情况下有效防止火势蔓延，为设备提供额外保护。
