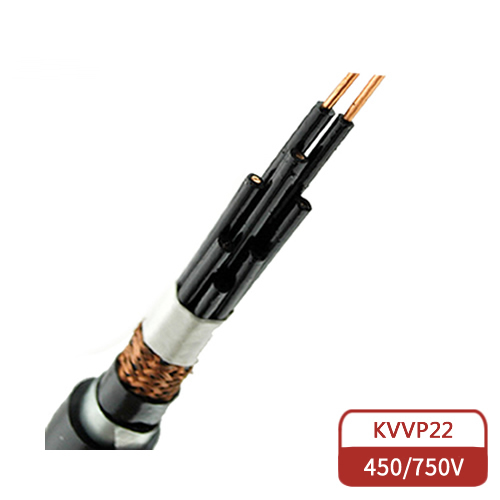

KVVP22屏蔽控制铠装电缆

KVVP22屏蔽控制铠装电缆是在KVVP控制电缆的基础上增加了铠装层，以提高电缆在地下或复杂环境中对机械外力的抗压能力和抗拉强度。它结合了电缆的屏蔽功能和铠装保护，广泛应用于要求电磁兼容性和抗机械损伤的场合，如工业设备、电力系统和自动化控制系统中。

产品全称

KVVP22屏蔽控制铠装电缆

产品结构

KVVP22屏蔽控制铠装电缆的基本结构包括：

1. 导体：

• 多股铜导体：采用多股铜导体，提供良好的导电性能和较高的柔韧性，适用于频繁弯曲的环境。铜导体的优势是电阻较低，传输效率高。

2. 绝缘层：

• 聚氯乙烯（PVC）绝缘：电缆采用PVC材料绝缘，具有较好的电气绝缘性能，有效防止电缆导体之间发生短路，确保电力和信号的稳定传输。

3. 屏蔽层：

• 铝箔/铜丝屏蔽：电缆外层通过铝箔或铜丝屏蔽，起到防止外部电磁干扰（EMI）和射频干扰（RFI）的作用。屏蔽层可减少外界噪声对信号传输的影响，确保电缆信号的稳定性。

4. 铠装层：

• 钢带铠装：KVVP22电缆在屏蔽层和外护套之间增加了钢带铠装层，增强了电缆对外部机械压力的抗性。铠装层能有效抵抗挤压、拉伸和冲击，适合埋地敷设或者有高强度外力的工作环境。

5. 护套层：

• PVC外护套：采用PVC材料做外护套，具有较强的耐磨性、耐腐蚀性和抗老化性，能有效保护电缆免受外界环境的侵害。外护套还具备防潮、防水功能，提高了电缆在潮湿环境中的适应能力。

产品特点

1. 抗干扰能力强：

• 由于屏蔽层的存在，KVVP22电缆能够有效抵抗电磁干扰（EMI）和射频干扰（RFI），确保信号传输过程中不受到外部环境的干扰。适用于电磁环境复杂的场合。

2. 增强的机械保护：

• 铠装层使得KVVP22电缆能够承受更大的机械压力，如地下敷设时能够有效抵抗外部物体的挤压或机械损伤。适合于需要防压、防拉的环境。

3. 良好的电气性能：

• 电缆采用高品质的铜导体和PVC绝缘，提供稳定的电气性能和较低的电阻，保证了电力和信号传输的高效和稳定。

4. 抗老化、耐高温：

• PVC护套和绝缘层提供了较好的抗老化能力，能够长期使用且不容易受环境因素影响。在正常工作温度下，电缆的使用寿命较长。

5. 适应性强：

• 适合在多种环境中使用，尤其适用于工业现场、电力电气设备、自动化控制系统、通信系统等领域。电缆具有较强的抗腐蚀性、耐高温性和抗潮湿性。

6. 抗拉、抗压能力强：

• 铠装层提高了电缆的抗拉强度和抗压能力，能够承受较大外力，适合地下埋设或者需要抗机械损伤的环境。

适用范围

KVVP22电缆广泛应用于以下领域：

1. 电力系统：如电力设备、变电站、发电厂等的电力传输和控制信号传输系统。

2. 自动化控制：用于工业自动化设备、PLC控制系统、生产线中的控制信号传输。

3. 电气设备和建筑工程：适用于电力设备的连接、楼宇自动化系统以及建筑物内外的电力分配和控制。

4. 通信行业：适用于信号传输、数据传输等需要电磁兼容性和机械保护的通信系统中。

5. 高压电力传输：适合高压电力电缆线路中作为信号、控制电缆的应用，特别是地下和恶劣环境中的敷设。

额定电压

KVVP22屏蔽控制铠装电缆的额定电压通常为：

• 0.6/1kV（常见额定电压）

适用于低压和中压控制系统中，承受较高电压工作。

工作温度

KVVP22电缆的工作温度范围通常为：

• 长期工作温度：-15°C 至 +70°C

• 短时耐受温度：PVC材料的最高耐温为**+70°C**。

规格型号

KVVP22屏蔽控制铠装电缆的常见规格有：

• 单芯、2芯、3芯、4芯、5芯等。

• 常见电缆截面积有 1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm² 等。

例如，KVVP22 3×2.5mm²表示电缆有3根2.5mm²的导体，适用于三相电力系统或信号控制系统中。

安装要求

1. 最小弯曲半径：电缆安装时的最小弯曲半径为电缆外径的6倍，安装时应避免过度弯曲，防止电缆结构损坏。

2. 环境适应性：适合在-15°C至+70°C环境温度下使用，安装时避免高温、潮湿或强光环境。

3. 防止外力损伤：在安装过程中应避免电缆受拉伸、挤压等外力，最好使用专用工具（如电缆放线架）进行敷设。

4. 敷设方式：KVVP22电缆适用于穿管敷设或直接埋地敷设，能够承受一定程度的机械外力。

总结

KVVP22屏蔽控制铠装电缆是一种结合屏蔽与铠装保护的控制电缆，具有较强的电磁干扰抵抗能力和机械防护能力。它适用于需要防止外界电磁干扰、保证信号传输稳定、并且需要抗机械外力损伤的复杂环境。广泛应用于电力、自动化、通信和工业控制系统中。
