YJV42铠装电缆

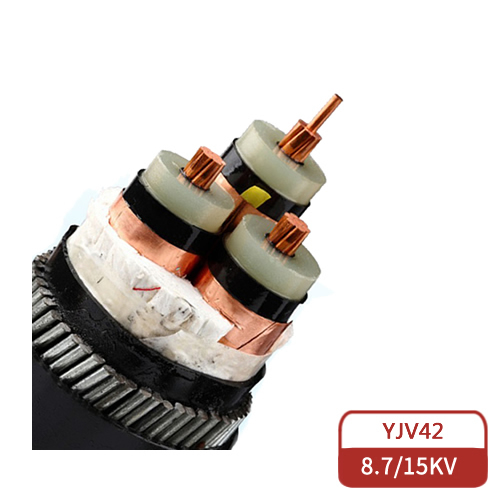

YJV42铠装电缆 是一种具有钢带铠装的中压电力电缆，通常用于电力传输和配电系统。与传统的 YJV 电缆相比，YJV42 电缆在电缆结构中加入了钢带铠装层，提供了更强的机械保护能力，尤其适用于需要防止外界物理损伤的场合。以下是 YJV42铠装电缆 的详细介绍：

1. 结构

YJV42电缆的结构通常包括以下几个部分：

• 导体：

• 采用铜导体或铝导体，具有良好的导电性能和抗氧化能力。铜导体常用于要求较高的电气性能的场合，而铝导体则常用于成本较低且重量较轻的电力传输系统。

• 绝缘层：

• 采用交联聚乙烯（XLPE）作为电缆的绝缘材料。XLPE具有较高的耐热性、耐电晕性和较强的电气绝缘性能，使得电缆能够在较高电压下稳定运行。

• 屏蔽层：

• 金属屏蔽层：通常使用铝箔或铝带屏蔽层，用于防止电磁干扰（EMI）和减少电能损失。

• 接地屏蔽：电缆中可能会包括接地屏蔽层，以增强安全性和确保电缆在故障情况下的可靠性。

• 钢带铠装层：

• 钢带铠装是YJV42电缆的主要特征之一。铠装层由钢带组成，用于防止电缆受到外界机械冲击、拉伸或压迫等外力的损伤。铠装层的加入使得电缆能够在更为复杂或危险的环境下使用，如地面敷设或高风险区域。

• 外护套：

• 电缆外护套通常由聚氯乙烯（PVC）或聚乙烯（PE）材料制成。它具有较强的抗腐蚀性、抗紫外线、耐磨损等特性，有助于保护电缆免受环境影响，延长其使用寿命。

2. 额定电压

• 额定电压：YJV42电缆通常有两种常见的额定电压：

• 0.6/1kV：适用于低压电力系统。

• 8.7/15kV：适用于中压电力传输系统。

3. 应用场合

YJV42电缆广泛应用于电力输送、配电和工业领域，尤其适合需要较强机械保护的环境。具体应用包括：

• 城市电力配网：适用于城市电力配电系统，尤其是在需要耐高压、耐机械冲击的区域。

• 地下敷设：由于钢带铠装层的保护，YJV42电缆适合用于地下电缆敷设，防止外界物理破坏。

• 工业环境：在需要较高机械强度的工厂、矿山等工业环境中广泛应用。

• 电力设施：变电站、电力厂等设施中的电力传输与配电。

• 恶劣环境：适用于高风险区域或易受外力破坏的环境，如隧道、施工区等。

4. 主要特点

• 强机械保护：钢带铠装层为电缆提供了强大的抗外力能力，能够有效防止电缆在敷设过程中遭受机械损伤、压迫或拉伸。

• 电磁干扰防护：金属屏蔽层可以有效减少外部电磁干扰，保证电力系统的稳定运行，尤其适用于电磁环境较复杂的地方。

• 良好的耐热性：XLPE绝缘材料具有较高的耐热性能，能够适应较高温度的环境，长期工作温度可达90°C。

• 抗腐蚀性强：外护套材料具有良好的抗腐蚀性，适合在潮湿或化学腐蚀较强的环境中使用。

• 抗电晕能力：XLPE绝缘材料的抗电晕性较好，可以有效防止电力传输过程中发生电晕现象，从而降低电力损耗。

5. 技术参数

• 额定电压：0.6/1kV 或 8.7/15kV

• 导体材料：铜（Cu）或铝（Al）

• 绝缘材料：交联聚乙烯（XLPE）

• 屏蔽层：铝箔或铜带屏蔽层

• 铠装层：钢带铠装层

• 外护套材料：聚氯乙烯（PVC）或聚乙烯（PE）

• 工作温度：-20°C 至 +90°C（长期工作温度为90°C）

• 最小弯曲半径：电缆外径的15倍以上

6. 敷设方式

YJV42电缆可以采用多种敷设方式，包括：

• 直接埋地敷设：适合用于地下敷设，尤其是需要抗外部物理破坏的环境，如高频电气干扰区域。

• 电缆桥架敷设：适用于电力设备和电气设施中的电力输送。

• 管道敷设：通过管道敷设可以保护电缆不受外界因素的影响，适用于特殊环境或需要额外保护的区域。

7. 优势

• 强大的抗外力能力：钢带铠装层使得电缆能够承受更大的外力，适合在有外部冲击或物理损伤风险的场所使用。

• 高抗干扰性：金属屏蔽层有效避免电磁干扰，保证电力系统的正常运行，适合在高干扰环境下使用。

• 耐久性强：电缆的绝缘材料和外护套具有较强的耐候性、抗腐蚀性和耐磨损性，延长了电缆的使用寿命。

8. 总结

YJV42铠装电缆 以其坚固的钢带铠装层和高电气性能，广泛应用于中低压电力输送与配电领域，尤其适用于需要较强物理保护和电磁干扰防护的场合。无论是在地下电缆敷设还是在复杂恶劣的工业环境中，它都能够提供长期可靠的电力传输解决方案。
